故障一

故障现象

机器扫描过程中报错，开始时出现频率不高一周出现一次左右，随后几个月开始高频率的出现，错误代码为：HG000A0R06102

故障分析

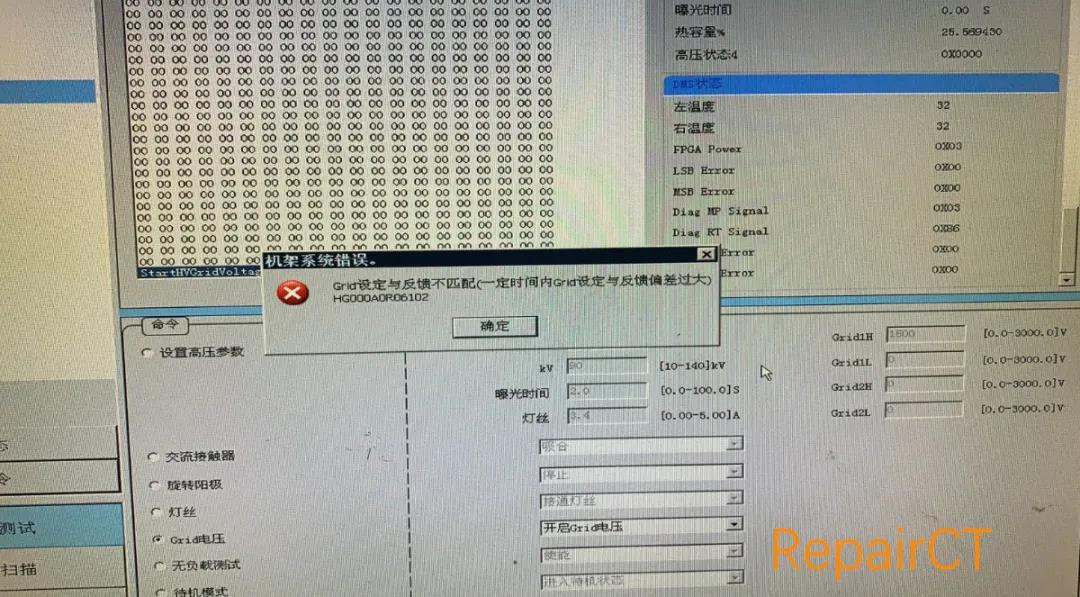

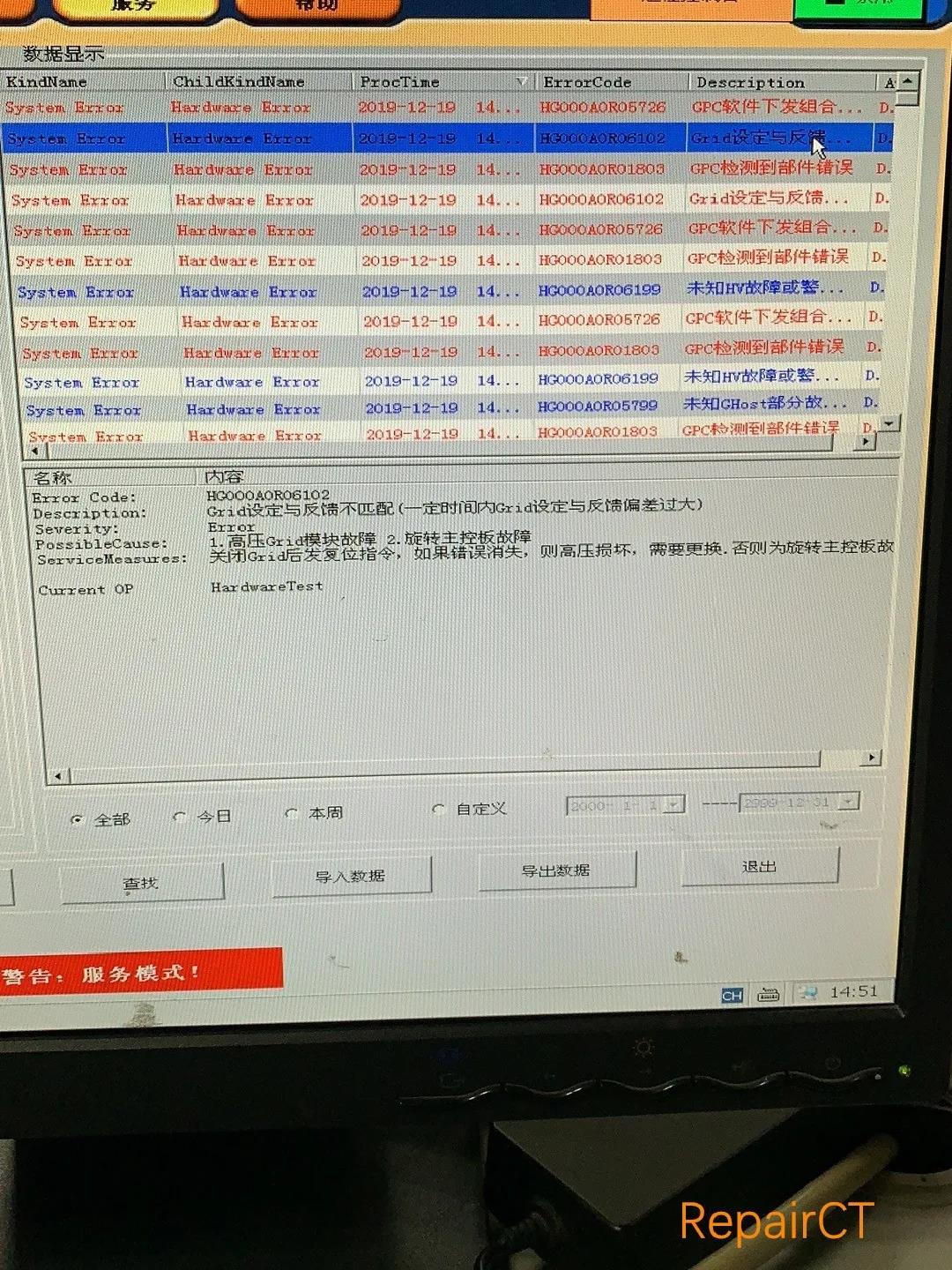

进入后台查看报错信息如下图所示:

主要错误信息为高压部分GRID模块报错，设定与反馈不匹配，也就是栅格电压部分报错，机器内指导更换高压或者旋转主控板，但实际如果球管阴极栅格部分故障理论上也应该造成此故障现象。

维修过程

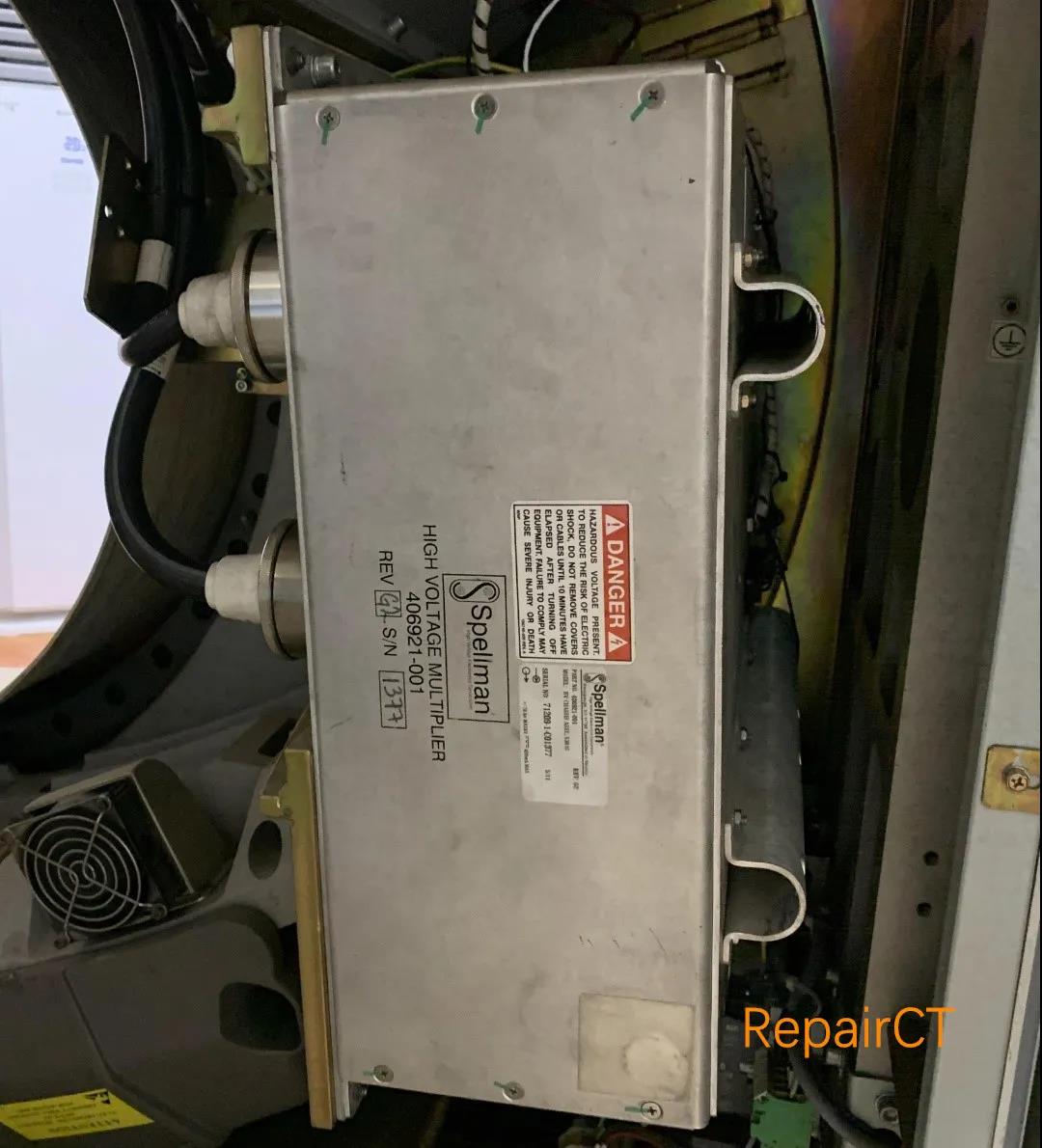

由于机器已经更换过全新球管，但此报错仍然存在，故排除了球管原因。嫌疑较大的便是高压发生器，产生栅格电压的模块就包含在高压内，最终更换高压发生器后机器恢复正常在没出现此报错。

故障二

故障现象

机器机架部分运行过程中死机，左右两侧控制面板上的扫描床水平位置及垂直高度显示数码管均显示ERROR，同时机架控制的所有按键灯熄灭，多次重启机架后机器偶尔可以开机使用，但问题依然很快出现。

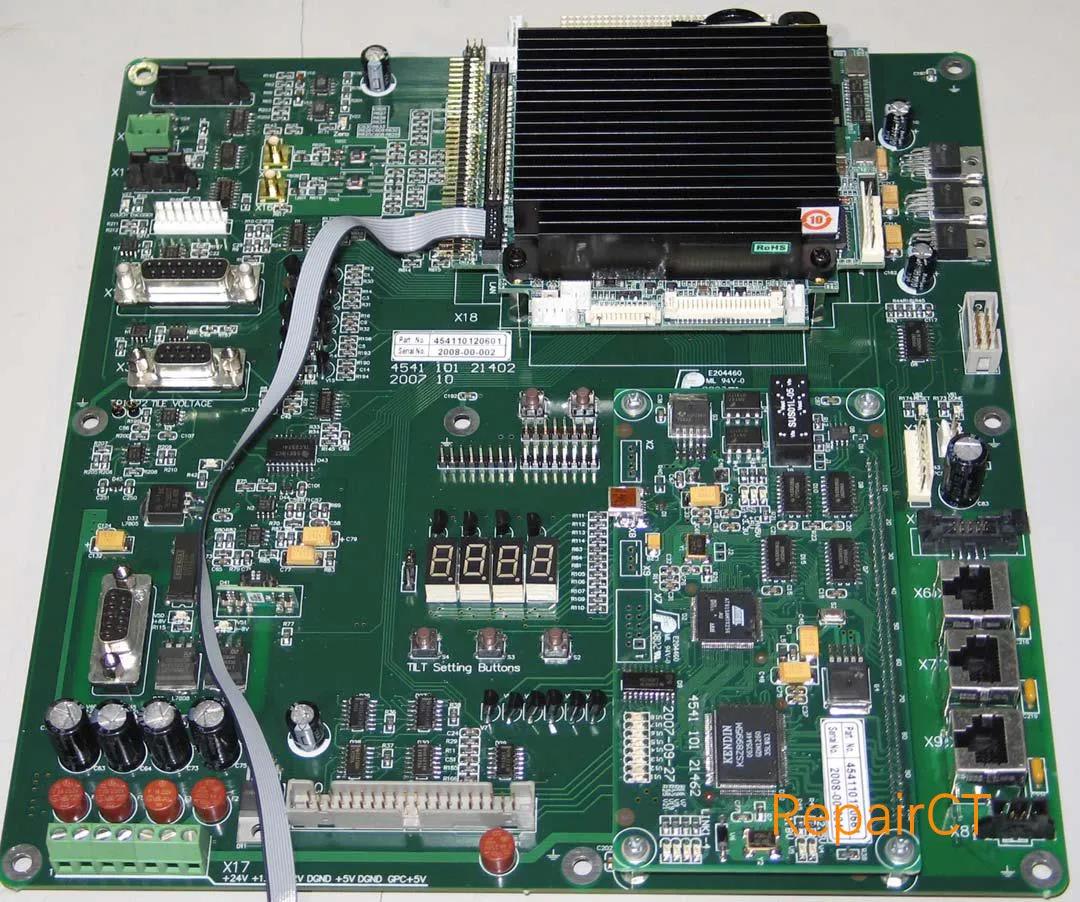

            Ghost板

故障分析及维修过程

数码管显示ERROR说明机架固定部分主控板GHOST没启动，或者是面板CAN通讯错误及主控板上的GPC、UCOM问题。检查发现GHOST没能成功启动，板子上几个数码管均显示888，正常启动成功应该为RDY（ready的缩写）表示就绪，检查板子上几个供电的指示灯均正常如：12V、-12V、24V、5V等等，用万用测量各电压发现5V电压偏低在4.8V左右，随后找到此开关电源，发现为多组输出开关电源，输出端具有ADJ输出电压调节，抱着试试的态度用工具稍稍调高一点点输出电压，调高的同时发现GHOST突然成功启动，这时基本确定是此电源老化导致供电不足GHOST无法启动，后来简单观察电源内部发现其中几颗滤波电容已经明显鼓包，说明电源电容老化导致电源的带载能力变差造成的。最后更换同型号电源机器恢复稳定工作。

故障三

故障现象

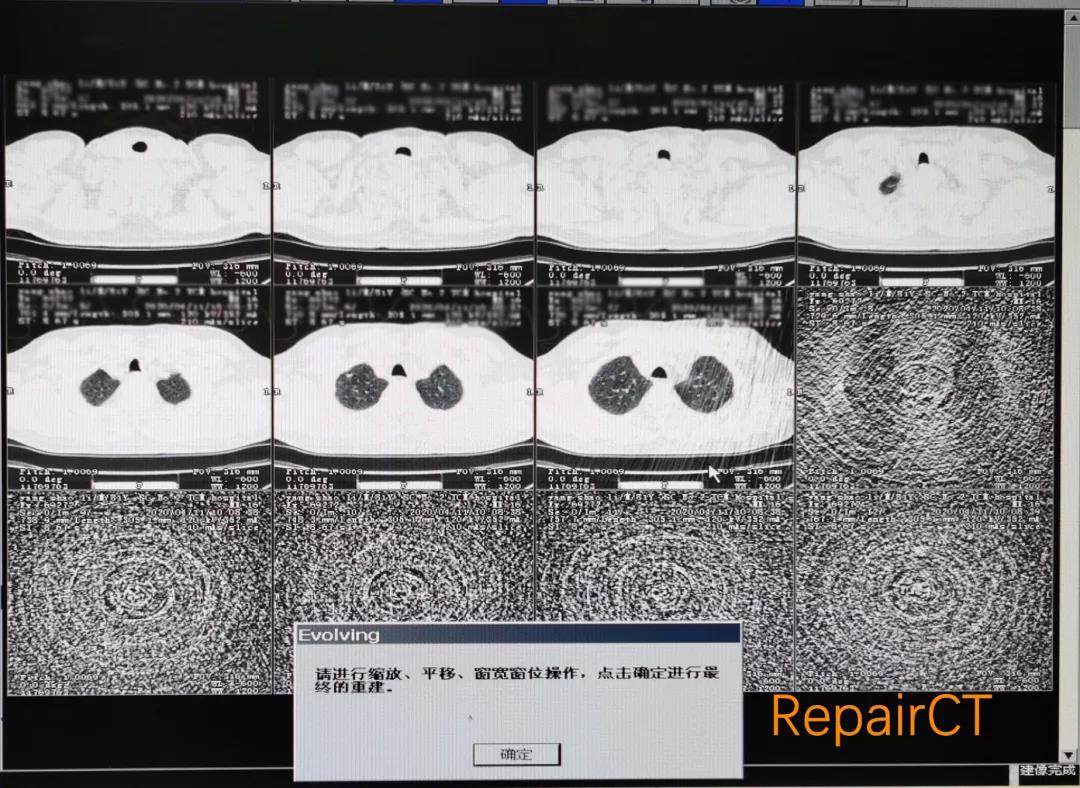

机器在扫描胸部时总出现严重伪影（如下图），并不是每次都出现，几周后故障越来越频繁，大部分都表现在扫描胸部肺部时出现。

故障分析及维修过程

进入服务模式查看发现没有任何报错信息，但根据出现伪影的现象发现应该为扫描过程中球管停止发出射线，探测器没有接收到射线出现的这种类型的伪影，此现象在机器维修手册中有提到，常见原因为机器GHOST到RHOST的R-stop信号丢失造成的，R-stop信号如果突然丢失机器会触发保护来停止机器产生X射线。分析完具体原因后到机器检查R-stop信号传输，机器静止状态信号均正常，由于信号是通过滑环传输的，故检查滑环处有无异常，发现R-stop信号刷长度无异常，但滑环上信号刷滑轨的接触面明显发黑，而且前面提到机器每次都在扫描胸部及肺部时容易出现伪影，由于胸部扫描时机器的旋转速度为0.6S每圈，但我们知道机器转动越快滑环碳刷与滑轨表面信号传输应该越不稳定，最终造成扫描过程中R-stop信号的丢失，所以此时严重怀疑为机器滑环接触不良造成，随后使用专用的滑环打模块及打磨橡皮对滑环进行清理，完成后开机测试机器扫描未发现异常，交给医院使用后在没出现此次伪影现象。

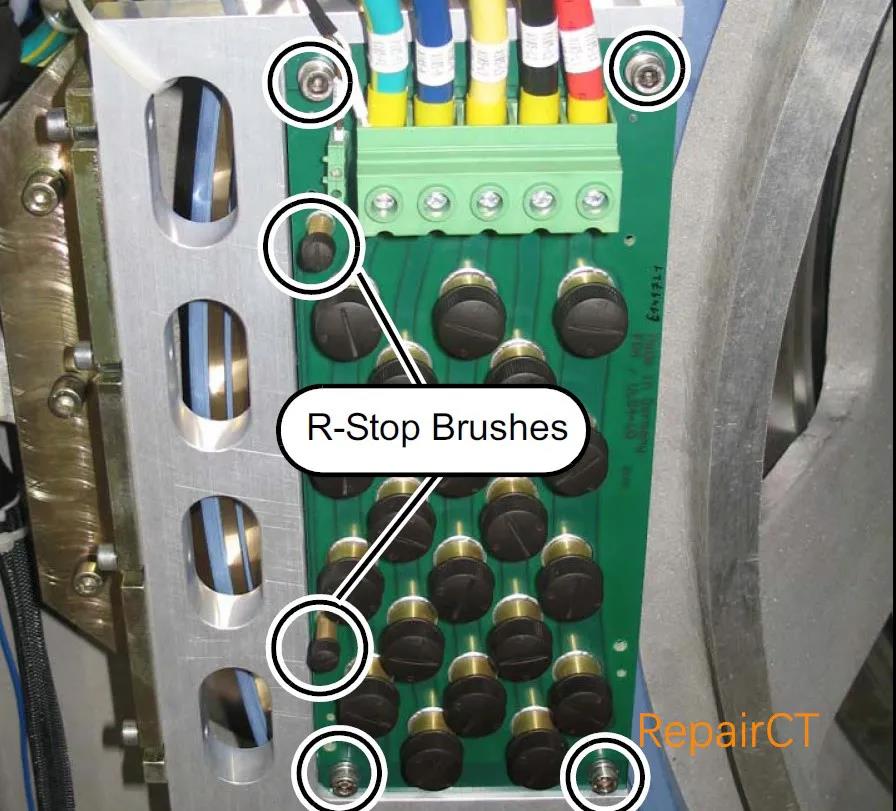

                                         碳刷板R-stop信号刷

故障四

故障现象

机器机架部分突然掉电，尝试重启不能成功，但能听到机架球管散热风扇转动的声音，并且拨动机架开关机器无其它任何反应。

                                   机器固定部分供电框图

故障分析及维修过程

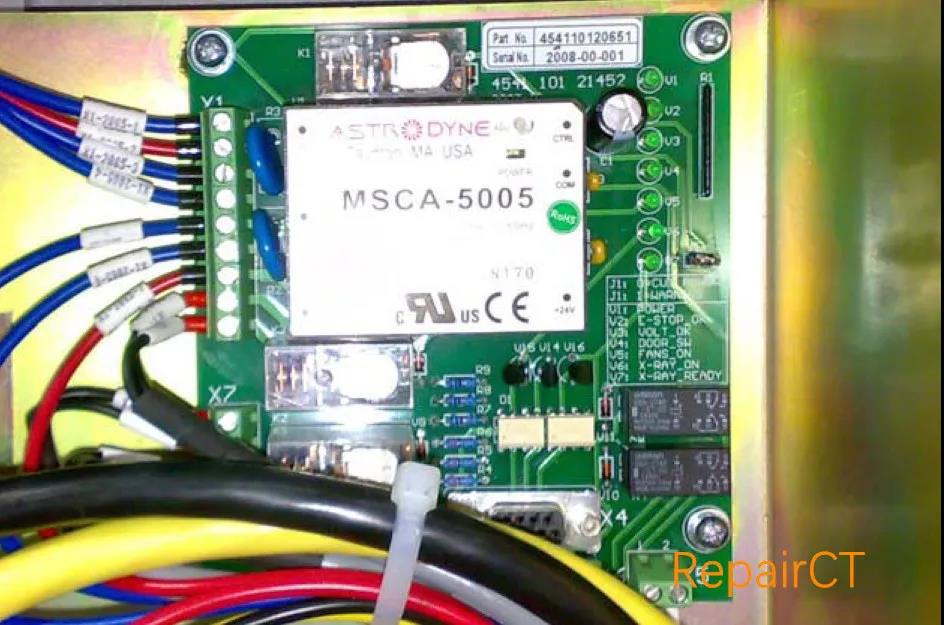

此款机器主要供电元器件均在机器右腿部分，拆开右腿盖板测量机器三相供电均正常，N相（零线）也处于正常状态，观察上方KM104接触器发现不吸合，正常状态应该机器接通电源后KM104接触器自动吸合，由于机器E-stop开关被触发时也会导致KM104断开，故检查E-stop环路，最后未发现异常，但E-stop连接的供电主控板上V1、V2等信号灯不亮，V1为供电主控板电源指示灯，随后检查板子电源输入端发现供电正常，查阅机架供电图纸发现整机电源均由供电主控板控制，所以机架不上电应该为供电主控板故障导致，更换后机器恢复正常。
