Philips UNIQFD20 硬盘直接改成主板方式
发布者:管理员 | 发布时间:2022-05-30 | 所属分类:资讯动态 | 阅读次数:1650
1、故障现象
1.1由于机器硬盘固定在主机内部导致无法装上盖,影响美观。
2、维修情况说明
2.1分析故障产生原因
2.1.1前期更换2次硬盘没有解决问题,上次为了验证是否硬盘接口板故障将硬盘直接主板进行测试。
2.2维修方案

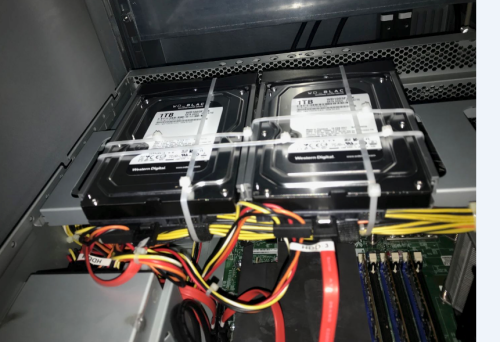

2.2.1拆除硬盘接口板,将数据硬盘放在原来安装位置并连接电缆和数据线,首先拆下固定的硬盘

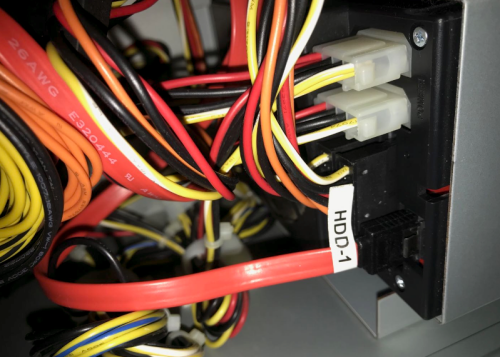

此处为硬盘数据线接口,需要拔掉所有线缆,然后拆掉固定的4颗螺丝,下面2颗非常难拆,小心螺丝滑掉,导致无法拆下

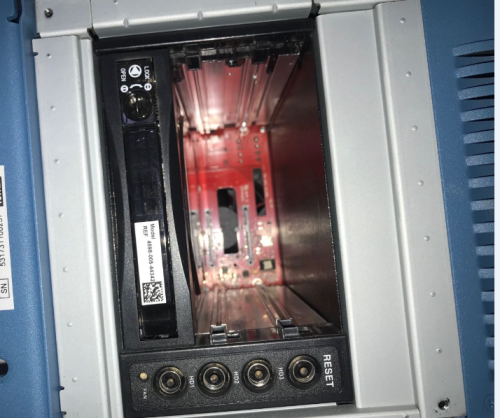

前面直视图

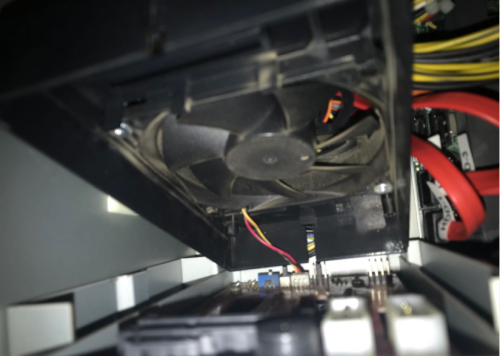

拆掉外面4颗螺丝后散热风扇可以取下,下侧有风扇电源线,去掉插头可以拿下风扇。
取下风扇后,下面就是电路板,电路板也是4颗螺丝固定,由于位置狭小,很难拆下,一定要慢慢拆。
螺丝拆下后,拿出电路板电路板下侧有几颗弹簧一定放好。

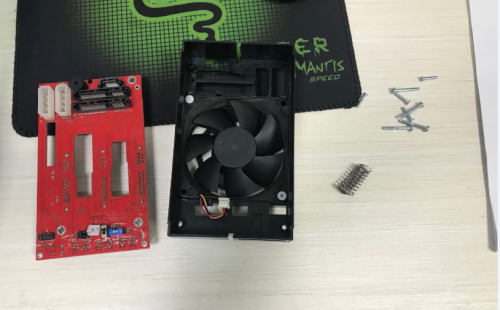

拆下的电路板和风扇以及螺丝弹簧,全部交给科室收好,以便以后安装,盖上主机后盖固定好螺丝,故障排除。
3.维修结果:CT正常运行
