飞利浦Brilliance 64 排 CT 无规律掉电
发布者:管理员 | 发布时间:2021-05-20 | 所属分类:资讯动态 | 阅读次数:2489
飞利浦Brilliance 64 排 CT 机器在运行时无规律掉电,关机启动后,有时可以正常启动,有时需要反复启动。
1、维修情况说明
1.1 分析故障产生原因

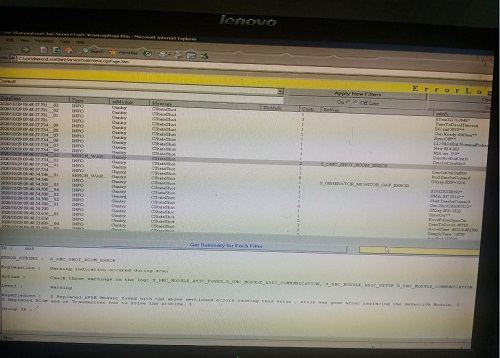

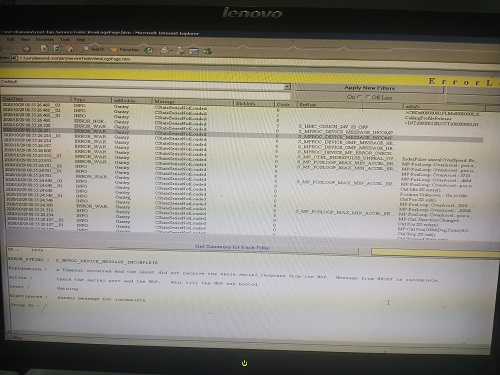

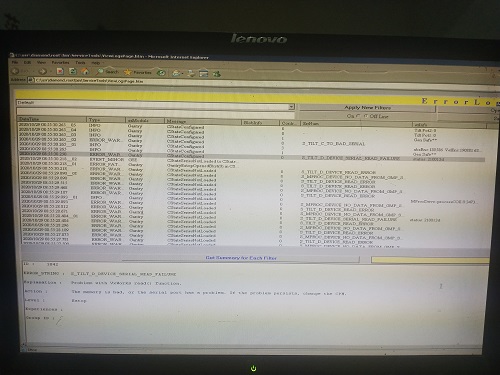

11.1 查看错误日志提示:INDEXPULSE过速、倾斜驱动读取失败,GMP与倾斜通讯失败等错误。分析与R2D,GMP板,CPM板,倾斜板有关。报错比较混乱,需要逐步分析。
1.1.2 万用表测量R2D频率为7.9K,余弦电压为1.6V。分析这个R2D存在故障,正常余弦电压为1.9VAC+-10MV。为了保险起见将该R2D换掉。换上我司的R2D,测量频率为8.0K,余弦电压为1,97VAC。通过查资料调试,将余弦电压调整为1.9VAC,运行扫描。机器掉电故障解决。
1.2 维修结果
机器正常运行。
2、 技术总结
2.1 技术经验

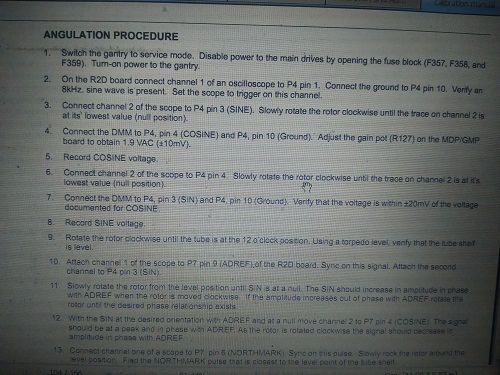

调试R2D余弦电压步骤如下:

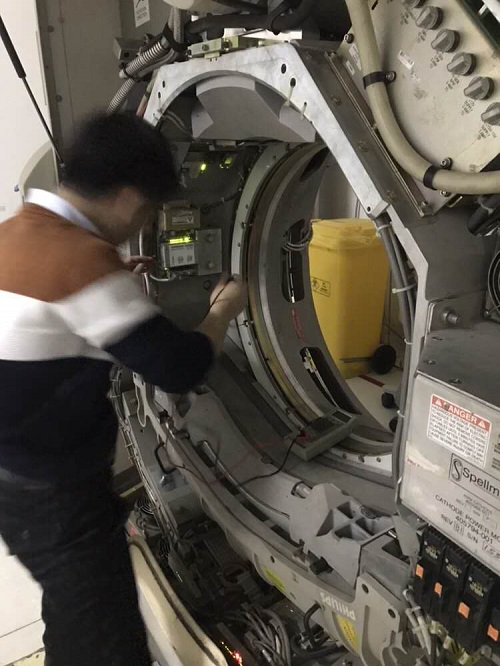

(1)将机架打到维修模式,把F357,F358,F359保险去掉,给机架通电。
(2)用福禄克万用表测试P4排线的1脚和4脚测试频率。
(3)测量P4排线上的正弦电压,使得该值无线小接近于0,此时测得的余弦电压准确。(注意调整这一步是要将刹车释放,用手敲高压阳极或阴极表面,让测得的值无限小即可)

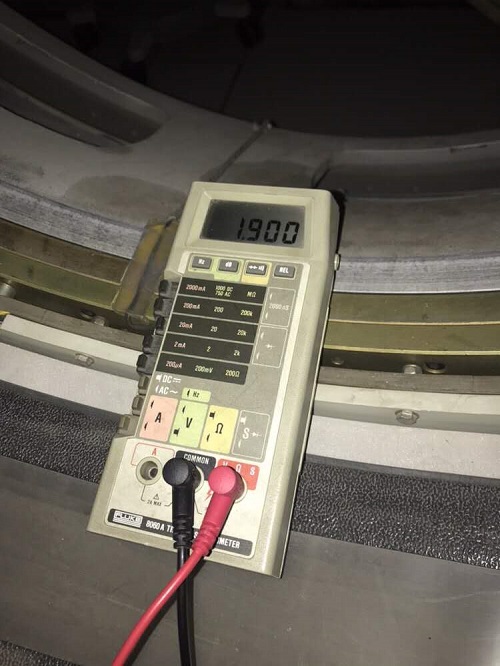

(4)将正弦电压调到最小后机架保持不动,此时用福禄克万用表测量余弦电压的值,通过调试GMP上面R127可调电阻的阻值使得该余弦电压值为1.9VAC+-10MV。
