飞利浦CT维修案例- 飞利浦 ingenuity core 128 CT故障维修

发布者：飞利浦CT维修 | 发布时间：2021-12-31 | 所属分类：资讯动态 | 阅读次数：3980

　　1、飞利浦 ingenuity core 128 CT故障现象：机器使用中提示重建柜连接错误，重启重建柜无法开启

　　2、飞利浦 ingenuity core 128 CT维修情况说明

　　2.1 分析飞利浦 ingenuity core 128 CT故障产生原因

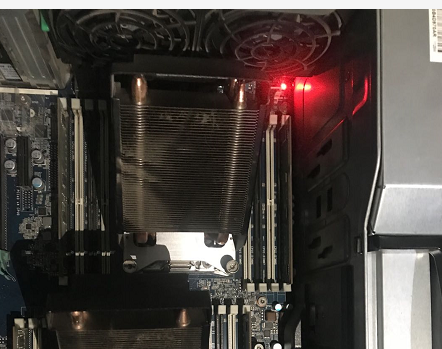

　　2.1.1到现场查看，重建柜主机为HP Z840工作站，按电源开关主机风扇转一下大概2秒钟会有焦糊味，后测试数次发现主板亮红灯

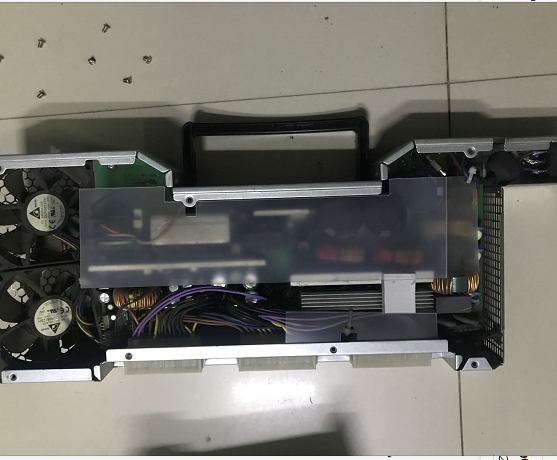

去掉所有板卡后测试估值依旧，判断肯定主板或者电源有问题，拆下电源检查未发现故障，

图片2.png 图片3.png

图片4.png 图片5.png

检查电源内部部件正常，因此故障原因只能在主板上。

　　2.2 维修方案

　　2.2.1 联系公司购买此机型主板和电源，在现场继续测试发现给CPU2通电情况下，主板下册PCI插槽处就会有焦糊味，不供电情况下没有味道，后等待主板和电源到现场后，更换电源故障依旧，开始更换主板，主板更换完成后开机正常，可以进入系统，按照正常程序安装CPU，内存及各板卡。

图片6.png 图片7.png

　　主板安装完成后，开始更换CPU散热风扇架内侧小风扇


　　风扇更换完成后开始装各类板卡，主机箱内完善

　　后开机发现系统处于未激活状态，激活Win 7系统



　　激活完成后又出现4块阵列磁盘全部看不到


　　开始重新插拔硬盘数据线（此机器主板集成阵列功能，无阵列卡），检查各接头，检查系统软件，后重新安装CIRS软件，尝试数次后正常


　　后开机测试，可以正常进入系统，做预热正常，但是扫描时出现图像乱码


　　根据此图像显示问题应该在NGBP卡上，重新插拔NGBP卡，重新安装CIRS软件后依旧，后清理NGBP卡上小内存条，清理完成重新安装后正常

　　扫描可以进行，图像正常，但是出现每次开机需要按空格键才能继续，后查看BIOS提示为需要更新机器主板信息，由于更换了主板，有些信息已经更改，需要重新更新。


　　根据此提示更新了Build ID，Serial Number，SKU Number，剩下Feature Byte此信息一直不能正确输入，后者参数不正确，需要找惠普厂家沟通，目前正在联系解决，机器目前可以正常使用，就是每次重建柜开机需要按空格键才能进入系统。


　　2.3 飞利浦 ingenuity core 128 CT 维修结果：CT正常运行

　　3.1 飞利浦 ingenuity core 128 CT技术经验：此机器相对于brilliance CT，系统及硬件授权更多，更换主板等部件需要填写很多信息。
