飞利浦Brilliance64排CT机维修案例:DMC故障导致准直器故障
发布者:管理员   |   发布时间:2022-01-07   |   所属分类:资讯动态   |   阅读次数:3874

一、飞利浦Brilliance64排CT机故障现象


1.1  带准直器到医院测试,无法进行准直器常量文件导入。



二、飞利浦Brilliance64排CT机维修情况说明


1.1  分析故障产生原因

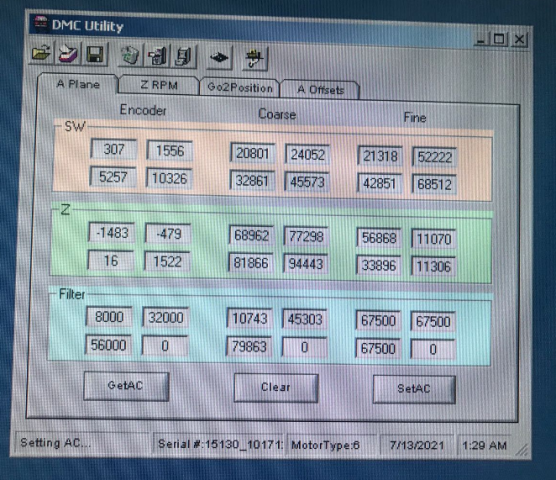

      导入常量文件点击set ac后一直提示setting ac,不能进行下去,get也是一样,无法导入准直参数,判断可能为准直器故障或者软件故障或者DMC故障,需要进行排查。





1.2 飞利浦Brilliance64排CT机维修方案

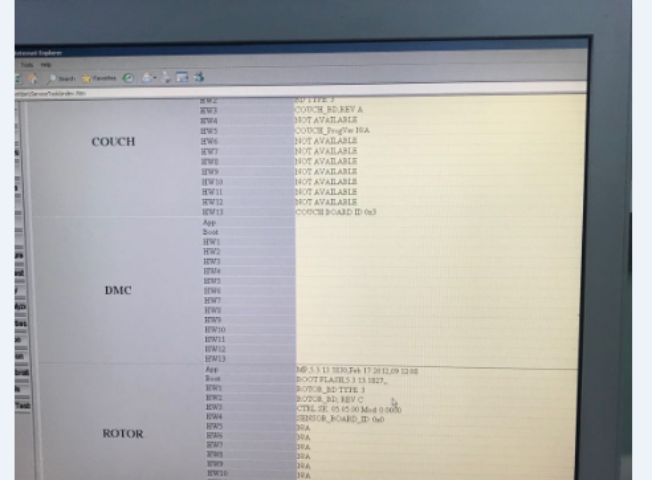

     重新安装准直器,所有插头检查,重新插拔故障依旧,由于更换准直器前机器完全正常,因此暂时不怀疑软件故障,后进软件发现钥匙框不出现,检查版本信息发现如下:



DMC版本信息没有,后检查DMC,测量供电为3.8V左右,暂时判断为DAS电源故障,第二天更换DAS电源后故障依旧,沟通后确定3.8V电压是没有问题的,此DAS电源具有调压功能,后插拔DMC所有连接线,拔掉所有线,只接上电源线时DMC也不能自检通过,确认DMC损坏

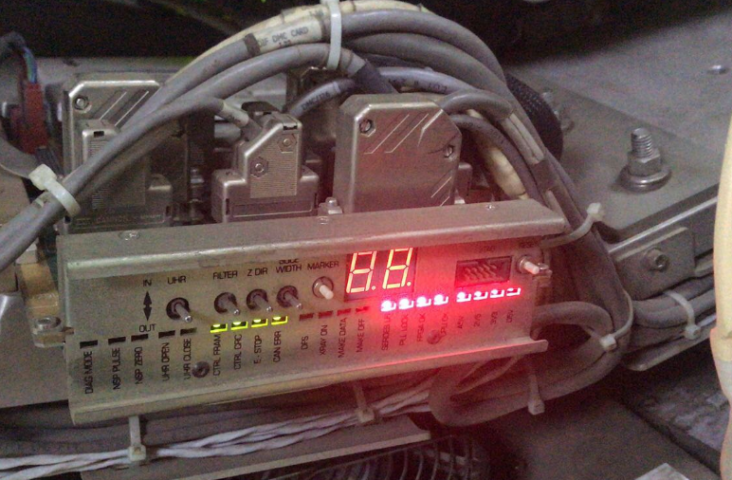

发现板卡上DS27、DS28亮红灯,更加确认DMC损坏,更换DMC板卡后测试可以正常自检,红灯不亮



          由于此DMC前期安装在公司6排机器上,因此需要刷版本信息,根据资料刷新DMC底板程序后测试正常,机器恢复。


        后继续测试准直器,测试set ac 和get ac正常,准直器参数正常导入,然后螺旋扫空气做原始数据分析图形如下:



根据此图形分析依旧是射线被遮挡,后拆下准直器,打开准直器后,发现准直器靠近球管方向孔内部件安装位置不对,打开准直器重新调整后测试。



此部位应该被完全挡住,上图为调整后的位置,然后安装测试后正常,做数据分析正常,做空气校准后测试扫描正常。


后在备份准直器常亮文件时发现backup内准直器常亮文件仍然是更换之前的准直器常亮文件,本次更换的准直器常亮文件并没有保存在backup里,判断本次更换的应该是保存在DMC NVRAM里面的,每次机器启动时从此处读取准直参数,但是常量文件还是得导出,后面会有关于导出办法文件


三、飞利浦Brilliance64排CT机维修结果:CT正常运行


四、 飞利浦Brilliance64排CT机维修技术经验: 软故障只能根据经验维修完成后,通过一段时间观察确定故障是否修复
