Philips Brilliance 64-slice CT-BOX 故障维修
发布者:管理员   |   发布时间:2022-03-31   |   所属分类:资讯动态   |   阅读次数:1735

  1、打开电源之后,CT-BOX上面的所有指示灯以及面板都不亮,机器有蜂鸣声;



  2.1 分析故障产生原因



  到达医院后,首先和医院相关人员沟通,了解机器情况,然后进行开机观察现象,开机之后发现CT-BOX上的所有指示灯不亮,面板也不显示,机架部分伴有蜂鸣声,扫描软件进去之后钥匙框不出现,所有的CPM版本信息找不到,SDB上只亮着12V、24V两个灯(如图1所示),机器有蜂鸣声以及CPM版本信息没有是CAN回路出现故障,可能是CAN卡、SDB板、GHOST传输有故障,CT-BOX不亮而SDB有12V电说明是CT-BOX本身出现故障。




  SDB状态指示灯显示



  2.2 维修过程



  A>.更换CT-BOX,更换完通电后CT-BOX指示灯以及面板正常点亮,但是蜂鸣声依旧在,也不出钥匙框;



  B>.检查CAN卡,重新插拔以及处理CAN卡金手指,故障依旧存在;



  C>.检查SDB,由于当时手头没有SDB板,只能插拔所有连接线,插拔后无效果;

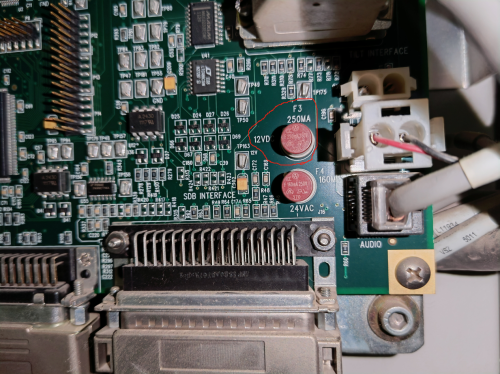

  D>.检查GHOST,发现其上的一个12V控制保险(250MA)烧断,先将其短接,开机后蜂鸣声消失,钥匙框正常出现,机器上电正常,扫描正常;



  HSS亮红灯状态



  3、维修结果:机器正常运行。



  4 、技术经验:如果不出钥匙框,首先检查CPM版本是不是缺失,如果是其中某一个配件没有CPM版本信息,则检查相应的板子;如果所有的CPM版本信息没有则是CAN总线出了故障,检查CAN总线。

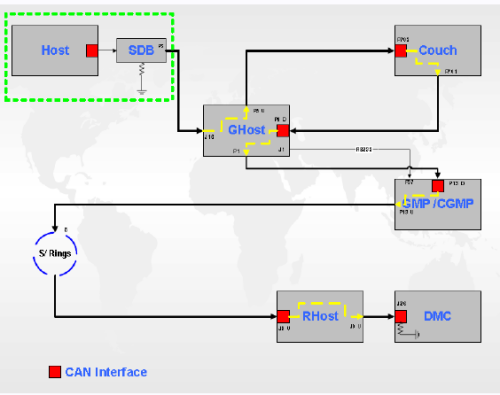

  如下图所示,首先CAN信号通过HOST主机内的CAN卡,通过SDB转接连到GHOST,GHOST将CAN通讯信号发送给各个板子,各个板子再将信息反馈到GHOST上,由GHOST汇总反馈到HOST主机;

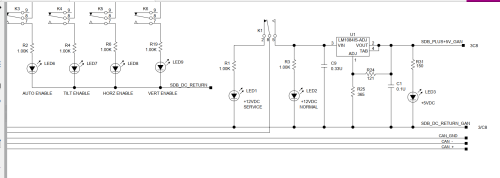

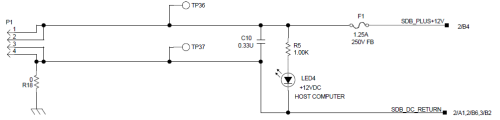

       SDB板上的24V以及5V是由GHOST上的24V和12V提供,GHOST上12V到SDB板上之后,经过转换变成5V支持SDB上CAN通讯的正常运行,如果没有5V,则CAN通讯模块无法正常传输以及反馈。







 SDB正常的状态应该是机器通电之后,四个LED灯亮,如下图所示:
