Philips Brilliance 64-slice couch 故障维修
发布者:管理员   |   发布时间:2022-04-18   |   所属分类:资讯动态   |   阅读次数:1225

  1、故障现象


  1.1couch只可向前运动无法后退,无法扫描;


  1.2couch运动到末尾位置无法限位停止,也就是无法精准定位末尾位置,导致couch无法下降到较低位置。


  2、故障维修说明


  2.1分析故障产生原因


  2.1.1多次尝试couch前进正常,按后退按钮无反应,做水平校准故障依旧,查看报错,报错里有提示ACS故障,了解到医院正在进行退床突然断电,之后就出现此故障,根据报错提示再结合上述操作分析可能ACS内部控制couch后退的部分功能损坏,需更换ACS;

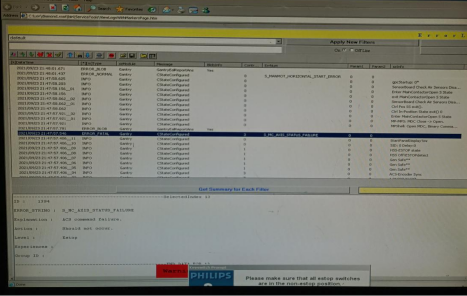

  图1错误日志提示ACS错误


  2.1.2couch前后正常移动,但是到运动到末尾时也就是已经到了最后端限位位置了,后退按钮依旧不熄灭,找不到末尾限位点,做水平校准无果,怀疑是绝对编码器故障,导致水平无法进准定位。


  2.2维修过程


  A>.更换ACS,重新刷ACS程序,做水平校准;


  B>.更换绝对编码器abs,做床水平校准;


  2.3维修结果:机器正常运行。


  3、技术经验


  Philipsbrilliance64-slice机器在PC上现场刷ACS程序流程:


  A>.进入工程师界面,插入密码狗输入密码,将I-BOX上的钥匙拧到open位置;

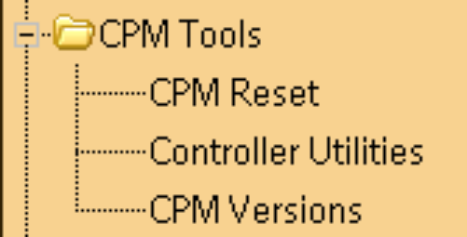

  B>在桌面上双击ServiceTools图标进入,点击Utilities图标,在左侧应用列表里边选择ControllerUtilities打开;



  C>在ConnectAs列表里选择FieldServiceEngineer,点击Connect;



  D>选择ServiceMode;



  E>选择ConnecttoController;

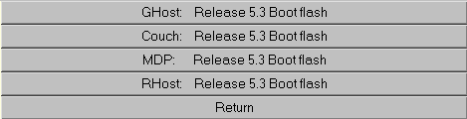

  F>选择Couch:ReleaseX.XBootflash;



  G>选择Toolbox;



  H>选择GalaxyCouchBaseboard;

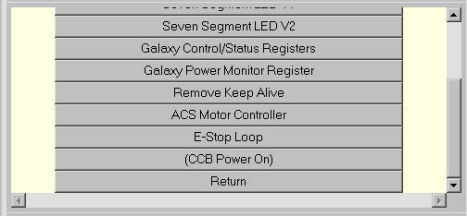

  I>下拉列表并选择ACSMotorController;



  J>检查反馈窗格以查看是否选择了正确的文件,在反馈窗格显示文件所在的文件夹和可用的文件;



  K>单击SelectACSFirmwareFile;

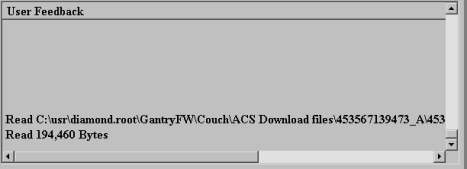

  L>会打开一个文件选择窗口,路径:C:\usr\diamond.root\GantryXX\Couch\ACSDownloadFiles\453567139473_A其中XX代表的是机器型号,比如:FWBrilliance64


  M>在此路径文件夹下面选择453567139465_rev_a.adf,并打开;




  N>选择正确的文件后,单击主控制器左上方的SubmitParameter按钮;

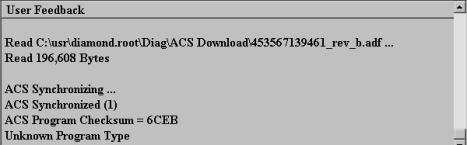

  O>反馈窗口会显示所选择的路径以及文件;



  P>在反馈窗口确认选择的文件正确后,点击ProgramACSFirmware;

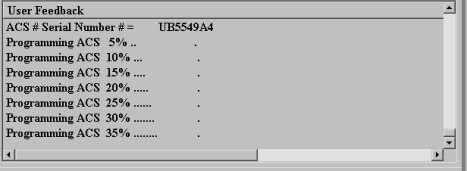

  Q>反馈窗口会显示程序写入进度;

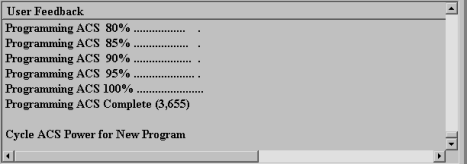

  R>当写入完成后,反馈窗口会显示ProgrammingACSComplete;




  S>点击return按钮返回;


  T>点击Quit;


  U>点击Continue;



  V>此后一直点击return,直到出现以下界面,点击ApplicationMode;

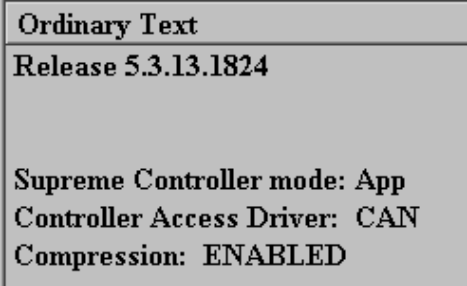

  W>等待窗口出现SupremeControllerMode:App,关闭servicetools,机器关机等待一分钟左右重新开机上电。
